ŽIG d.o.o | Reaktorski sudovi

Reaktorski sudovi

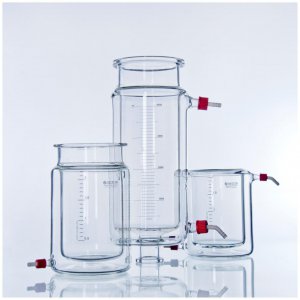

Reaktorski_sudovi

Reaktorski sudovi_1

DN	Zapremina (l)	Spoljni prečnik (mm)	Visina (mm)	Dno	Art. br.
60	0,25	65	130	Ravno	113 130 001
60	0,5	65	230	Ravno	113 230 002
60	1	105	260	Okruglo	113 260 003
100	0,5	105	150	Ravno	113 150 004
100	1	105	200	Ravno	113 200 005
100	2	105	330	Ravno	113 330 006
100	3	160	300	Ravno	113 300 007
100	4	160	350	Ravno	113 350 008
100	0,25	105	140	Okruglo	113 140 009
100	0,5	105	160	Okruglo	113 160 010
100	1	105	205	Okruglo	113 205 011
100	2	105	340	Okruglo	113 340 012
100	3	160	310	Okruglo	113 310 013
100	4	160	360	Okruglo	113 360 014
150	2	160	200	Ravno	113 200 015
150	3	160	250	Ravno	113 250 016
150	4	160	225	Ravno	113 325 017
150	5	160	350	Ravno	113 350 018
150	6	160	380	Ravno	113 380 019
150	10	250	410	Ravno	113 410 020
150	2	160	210	Okruglo	113 210 021
150	3	160	233	Okruglo	113 260 022
150	4	160	335	Okruglo	113 335 023
150	5	160	360	Okruglo	113 360 024
150	6	160	390	Okruglo	113 390 025
150	10	250	420	Okruglo	113 420 026
200	10	215	430	Ravno	113 430 027
200	6	215	310	Okruglo	113 310 028
200	10	215	450	Okruglo	113 450 029

Reaktorski_sud_cilindri__an

Reaktorski_sud_sa_okruglim_dnom

Reaktorski sud sa ispusnim ventilom

Reaktorski_sud_sa_ispusnim_ventilom

Reaktorski_sud_sa_ispusnim_ventilom

DN	Zapremina (l)	Spoljni prečnik (mm)	Visina (mm)	Slavina (mm)	Art. br.
60	0,0	65	120	10	113 120 030
60	0,1	65	185	10	113 185 031
60	0,25	65	250	10	113 250 032
60	0,5	65	320	10	113 320 033
100	0,5	105	260	10	113 260 034
100	1	105	305	10	113 305 035
100	2	105	440	10	113 440 036
100	3	160	410	10	113 410 037
100	4	160	460	10	113 460 038
150	2	160	310	10	113 310 039
150	3	160	360	10	113 360 040
150	4	160	435	10	113 435 041
150	5	160	460	10	113 460 042
150	6	160	490	10	113 490 043
150	10	250	520	20	113 520 044
200	6	215	410	10	113 410 045
200	10	215	555	20	113 555 046

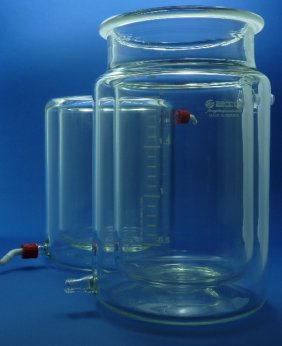

Reaktorski sud sa duplim zidom

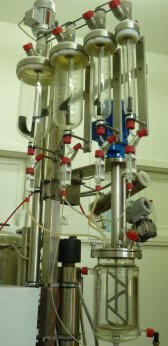

Reaktorski_sud_sa_duplim_zidom Reaktorski sudovi_3

DN	Zapremina (l)	Spoljni prečnik (mm)	Unutrašnji prečnik (mm)	Ukupna visina (mm)	Unutrašnja visina (mm)	Konektori	Art. br.
60	0,1	90	60	135	115	GL 14	113 135 047
60	0,25	90	60	190	170	GL 14	113 190 048
60	0,5	90	60	275	255	GL 14	113 275 049
60	0,1	90	60	135	115	KF 15	113 135 050
60	0,25	90	60	190	170	KF 15	113 190 051
60	0,5	90	60	275	255	KF 15	113 275 052
100	0,25	130	100	160	140	GL 18	113 160 053
100	0,5	130	100	180	155	GL 18	113 180 054
100	1	130	100	245	220	GL 18	113 245 055
100	2	130	100	375	350	GL 18	113 375 056
100	3	190	150	325	285	GL 18	113 325 057
100	4	190	150	380	340	GL 18	113 380 058
100	0,25	130	100	160	140	KF 15	113 160 059
100	0,5	130	100	180	155	KF 15	113 180 060
100	1	130	100	245	220	KF 15	113 245 061
100	2	130	100	375	350	KF 15	113 375 062
100	3	190	150	325	285	KF 15	113 325 063
100	4	190	150	380	340	KF 15	113 380 064
150	2	190	150	265	225	GL 18	113 265 065
150	3	190	150	320	280	GL 18	113 320 066
150	4	190	150	375	335	GL 18	113 375 067
150	5	190	150	430	390	GL 18	113 430 068
150	6	190	150	485	445	GL 18	113 485 069
150	2	190	150	265	225	KF 15	113 265 070
150	3	190	150	320	280	KF 15	113 320 071
150	4	190	150	375	335	KF 15	113 375 072
150	5	190	150	430	390	KF 15	113 430 073
150	6	190	150	485	445	KF 15	113 485 074
150	10	315	240	530	400	KF 15	113 530 075
200	6	250	200	420	360	KF 15	113 420 076
200	10	250	200	495	440	KF 15	113 495 077
