Vizirni stakleni diskovi

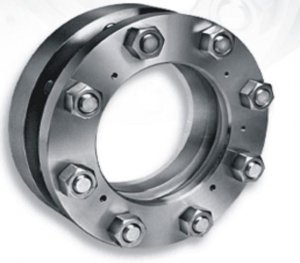

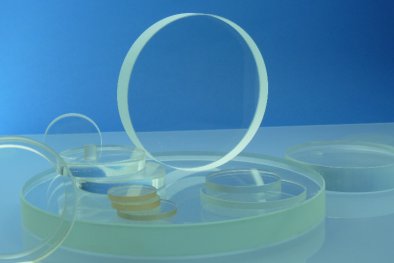

Vizirni_stakleni_diskovi vizarni_stakleni_disk

Vizirni stakleni diskovi se primenjuju za vizuelnu indikaciju, kontrolu, snimanje tehnološkog procesa, kod povećanih pritisaka, temperatura i agresivnijih medija. Svoju primenu najčešće nalaze u petrohemijskoj, farmaceutskoj, hemijskoj, tekstilnoj industriji, rafineriji nafte, u mašinogradnji na kotlovima, reaktorskim sudovima, rezervoarima i mnogim drugim sudovima.

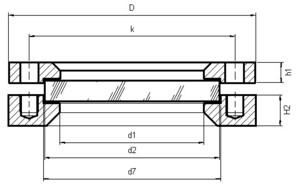

sema_vizarni_disk borozilkatna_stakla

Proračun za određivanje debljine stakla

formula_proracun_stakla
s: Minimalna debljina stakla (mm)
C: Коеficijent konverzije  = 0,55
Dm: Prosečni prečnik mm   0,5 x (d1+d2)
(d1= prečnik stakla i zaptivke u mm
d2= unutrašnji prečnik zaptivke u mm)

Ps: Dozvoljeni radni pritisak u bar
S: Koeficijent sigurnosti =5
σ DVZ: minimalna vrednost zatezne čvrstoće u N/mm²

40 N/mm² za stakla koja nisu prenapregnuta
100 N/mm² za stakla termički prenapregnuta
